半导体分立器件可靠性分析 失效模式与推拉力测试方法全面解析

引言

半导体分立器件作为电子系统的基石，广泛应用于消费电子、汽车电子、工业控制、航空航天等领域。其可靠性直接决定了整个系统的寿命与稳定性。随着器件小型化、高功率化的发展，可靠性问题日益突出。本文将系统分析半导体分立器件的常见失效模式，并重点解析推拉力测试方法在可靠性评估中的应用。

一、半导体分立器件概述

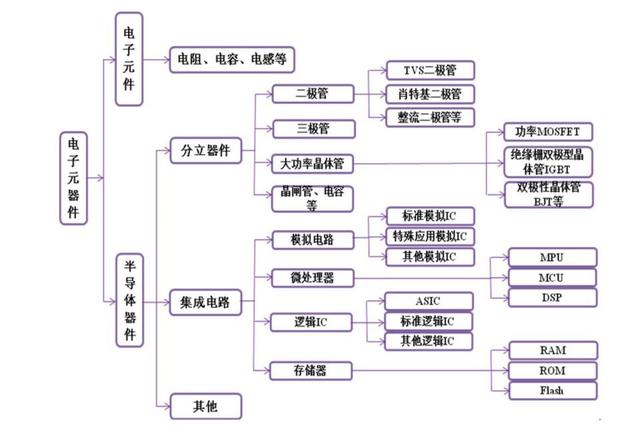

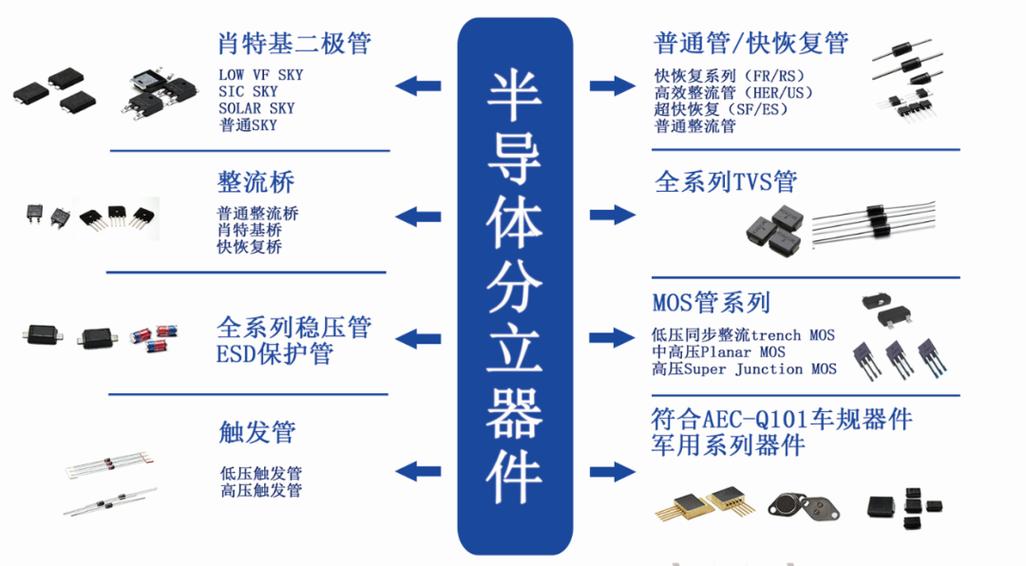

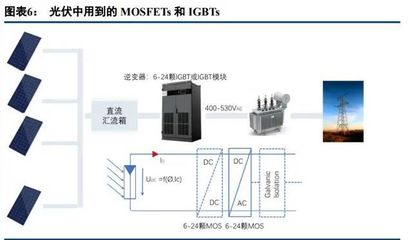

半导体分立器件主要指单一功能的半导体元件，如二极管、三极管、MOSFET、IGBT、晶闸管等。与集成电路相比，分立器件结构相对简单，但承受的电压、电流应力更高，失效机理也更为复杂。

二、常见失效模式分析

1. 开路失效

• 键合线断裂：由于热循环、机械应力或腐蚀导致键合线（金线、铝线）断裂。
• 芯片裂纹：封装应力或焊接空洞导致芯片开裂，切断电流路径。
• 焊点脱落：焊料层疲劳或IMC（金属间化合物）过度生长导致焊点脱离。

2. 短路失效

• 击穿：雪崩击穿、热击穿或栅极氧化层击穿导致PN结或绝缘层失效。
• 掺杂异常：扩散工艺缺陷导致局部掺杂浓度异常，引发漏电或短路。
• 金属迁移：高温高湿下银、铝等金属离子迁移形成导电细丝。

3. 参数退化

• 阈值电压漂移：可动离子污染或界面态导致MOSFET阈值电压不稳定。
• 漏电流增大：表面钝化层缺陷或辐射损伤导致漏电流上升。
• 导通电阻增加：焊接空洞、键合线老化导致接触电阻增大。

4. 封装相关失效

• 分层：塑封料与芯片或引线框架之间分层，导致湿气侵入。
• 爆米花效应：潮气在回流焊时快速膨胀导致封装开裂。
• 腐蚀：卤素离子或湿气导致铝线腐蚀。

三、推拉力测试方法解析

推拉力测试是评估器件内部互连强度的重要破坏性物理分析（DPA）手段，主要包括：

1. 键合力测试（Wire Bond Pull Test）

• 目的：测量键合线（金线、铝线、铜线）与芯片焊盘或引线框架之间的结合强度。
• 方法：使用钩针在键合线弧顶施加垂直拉力，记录断裂力值。
• 标准：MIL-STD-883 Method 2011、JESD22-B116。
• 失效判据：断裂力低于规定最小值，或断裂模式为焊盘脱落、颈缩断裂等。

2. 剪切力测试（Die Shear Test）

• 目的：评估芯片与基板（或引线框架）之间焊料或导电胶的剪切强度。
• 方法：使用推力工具在芯片侧面施加水平推力，记录芯片脱落或破裂的力值。
• 标准：MIL-STD-883 Method 2019、JESD22-B117。
• 失效判据：剪切力低于标准要求，或失效界面为芯片/焊料界面。

3. 焊球推力测试（Ball Shear Test）

• 目的：用于倒装芯片或BGA封装中焊球与焊盘结合的强度评估。
• 方法：推刀在焊球侧面施加推力，记录剪切力。
• 标准：JESD22-B117。
• 失效判据：剪切力不足或失效模式为焊盘剥离。

4. 拉力测试（Pull Test）在键合线中的应用

• 非破坏性拉力测试：施加小于最小规定值的拉力，检验键合质量。
• 破坏性拉力测试：持续增加拉力直至断裂，用于工艺监控。

5. 测试注意事项

• 取样：应从不同批次、不同位置随机取样。
• 环境：温度、湿度需按标准控制。
• 设备校准：定期校准推拉力计，确保精度。
• 数据分析：结合失效模式（如断裂位置、界面形貌）进行综合判断。

四、可靠性提升建议

1. 材料优化：选用高可靠性键合线（如金线、铜线）、低卤素塑封料。
2. 工艺控制：优化焊接温度曲线、键合参数，减少空洞和残余应力。
3. 设计改进：增加键合点数量、优化芯片布局，降低热机械应力。
4. 测试筛选：结合HTRB、HTGB、HAST、温度循环等测试，剔除早期失效。
5. 失效分析：结合推拉力测试、SEM、EDS等手段，定位失效根因。

五、结论

半导体分立器件的可靠性分析是一个多学科交叉的领域。失效模式涵盖开路、短路、参数退化和封装失效等，而推拉力测试是评估内部互连强度的关键手段。通过标准化的推拉力测试，结合失效模式分析，可以有效提升器件的可靠性水平，为高可靠应用提供保障。随着宽禁带半导体（SiC、GaN）的普及，可靠性测试方法也需不断演进。
